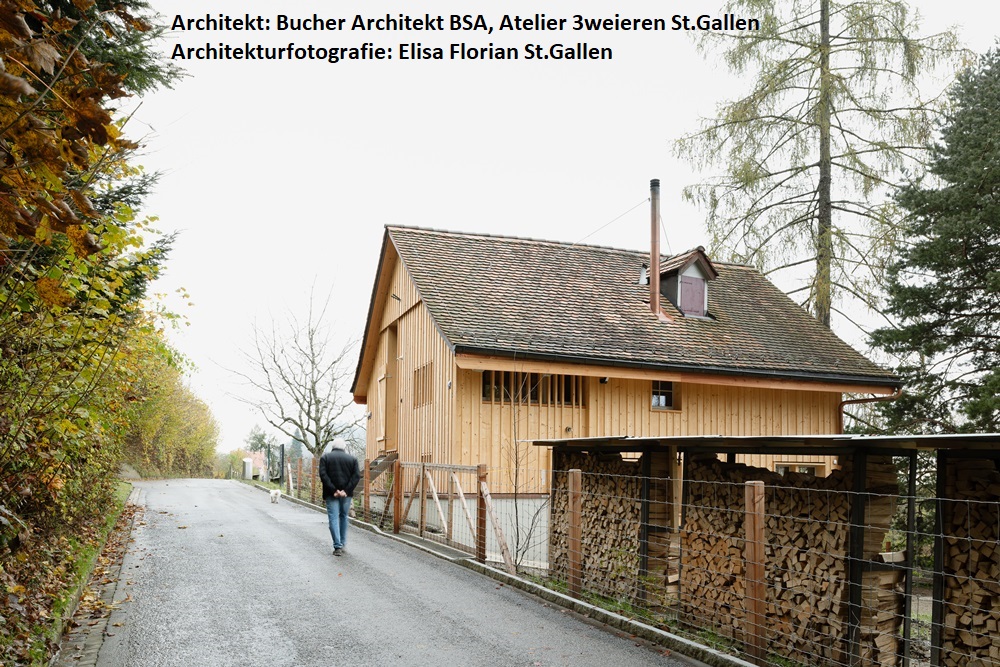

Historisches Haus mit Holzherd für Heizung und Warmwasser
Vorbereitet um mittels einer Kleinwärmepumpe auch einen Frostschutz
bei winterlicher Abwesenheit zu gewährleisten.

Oben: Fertiger Umbau von Osten her

Oben: Bestehendes Haus vor dem Umbau

Oben: Innenraum vor dem Umbau

Oben: Anderer Innenraum vor dem Umbau

Oben: Weiterer Innenraum vor dem Umbau

Oben: Küche mit Herd zum Kochen, Backen, Heizen und zur Warmwasserbereitung

Oben: Blick in die neue Küche mit dem Herd zum Kochen, Backen, Heizen und zur Warmwasserbereitung

Oben: Die ganze Küche in einem Bild, die Wärmeerzeugung fällt kaum auf, die Bodenheizung ebenfalls nicht.

Oben: Ansicht des fertigen Projektes von der Strasse her

Oben: Rechts der Kombispeicher mit Hygieneboiler sowie Heizgruppe Wärmeverteilung für die Fussbodenheizung und zwei Heizkörper.

Unser Auftrag: Technische Beratungen zum Holzofen und zu dessen Einbindung in die Warmwasserbereitung,
Konzept zur winterlichen Ferienabwesenheit entwickeln, technische Beratungen betreffend Wärmeverteilung.

Zurück zum Seitenstart

Kirche 'Vogelherd', Wittenbach

Architekt:Bucher Architekt BSA

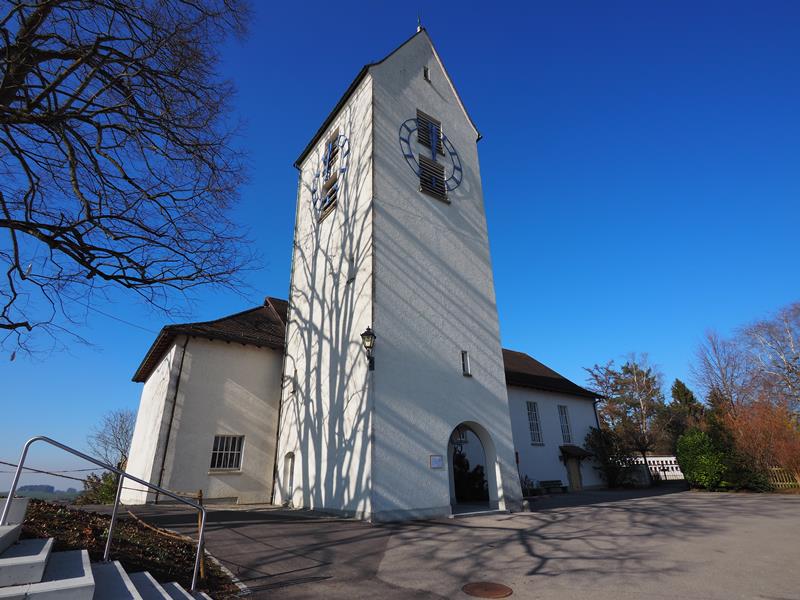

Oben: Aussenansicht der denkmalgeschützten Kirche aus dem 1940er Jahren.

Oben: Innenansicht nach dem Umbau: Weder von der Heizung noch von der Lüftung ist etwas zu sehen.

Oben: Auch von dieser Seite ist nur für den Wissenden etwas von der Lüftung zu erkennen.

Oben: Der Fernleitungsanschluss vom nebenstehenden Kirchgemeindehaus Vogelherd, wo sich auch die Heizungsregelung befindet.

Oben: Während der Verlegung der Trockenaufbau-Fussbodenheizung mit erhöhter Traglast.

Oben: Detail der Fussbodenheizung.

Oben: Lüftungszentrale im Turm, mit Wärme- und Feuchtertückgewinnung, jedoch ohne Nachheizung und ohne Gefahr einzufrieren.

Unser Auftrag: Projekt- und Ausführungsplanung Heizung, Lüftung
Bei diesem denkmalgeschützen Bauwerk wurde grosser Wert auf Unsichtbarkeit der neuen Installationen gelegt.
Mittels einem kleinen Lüftungsgerät wird der Hauptraum kontinuierlich Be- und Entlüftet.
Es wird mit dem grossen Luftvollumen der Kirche als 'Frischluftspeicher' gearbeitet, da eine Kirche nur wenige relativ kurze Benutzungs-
Zyklen aufweist.
Eine hocheffiziente Wärme- und Feuchterückgewinnung ist selbstverständlich, die Aussenluft wird im unteren Bereich des Turms gefasst
und die Fortluft im Glockenstuhl ebenfalls unsichtbar ausgeblasen.
Die Heizungsanlage ist an einem Fernwärmenetz angeschlossen und verteilt die Wärme mittels Trockenaufbau-Fussbodenheizung im Gebäude.
Um die Wände vor Durchfeuchtung zu schützen wirde eine Innendämmung mittels Blähbetonsteinplatten verwirklicht.

Zurück zum Seitenstart

Strang- und Heizungssanierung sowie Küchen- und Fensterersatz in 8 bewohnten MFH's

Oben: Konzeptplan zur Erdsondenüberprüfung

Oben: Konzeptplan zur Überprüfung der Machbarkeit von Luft-Wasser-Wärmepumpen

Oben: Bad vor dem Umbau

Oben: Nach dem Aufbruch einer Badezimmervorwand (Strangsanierung) und Durchbruch zur Küche.

Oben: Nach der Installation der neuen Leitungen (Strangsanierung) mit Vorwandrahmen und Schalldämmelementen.

Oben: Das Bad nach dem Plattenleger, während der Endmontage (Duschtrennglaskabine und Heizkörper fehlen noch)

Oben: Blick in die neue Küche auf der Rückseite der Badezimmerinstallationen.

Oben: Blick in das Wohnzimmer einer bewohnten Wohnung während des Fensterersatzes.

Oben: Bau der Luftansaugung durchs Erdreich bei Haus 2

Oben: Bau des getrennten Luftauslasses der zwei Luft-Wasser-Wärmpumpen in Haus 2

Oben: Heizraum eines an der Tiefgaragenzentrale angeschlossenen Hauses

Oben: Thermographie desselben Heizraumes wie auf dem oberen Bild.

Oben: Heizraum mit zwei Hygienewassererwärmern (2x64l Warmwasserinhalt für bis zu 17 Wohnungen) und der provisorischen Heizung per 'Hotboy'.

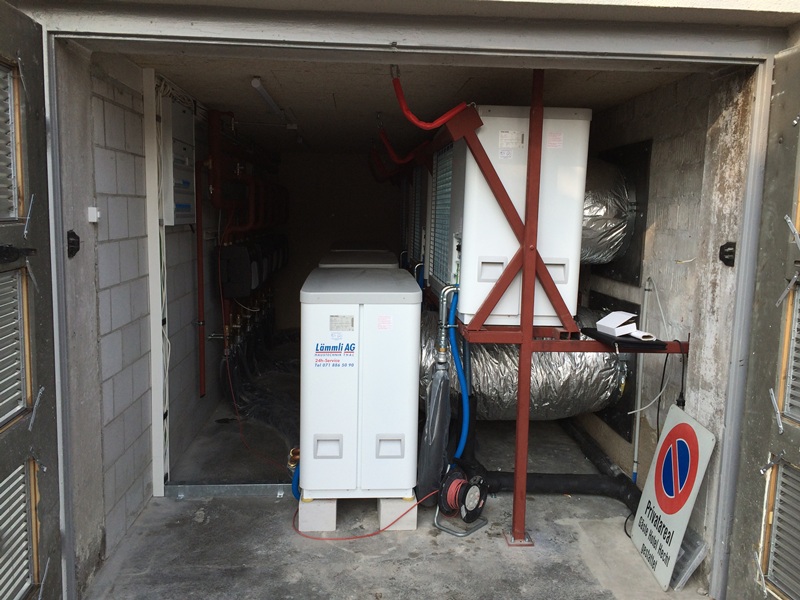

Oben: Montagebeginn der Heizzentrale in der Tiefgarage für 3 Gebäude mit total 11 Standartwärmepumpen in Kaskadenschaltungen für total 33 Wohnungen.

Oben: Luftführung der Wärmepumpenfortluft im Bau, die Aussenluft wird frei durch den Raum angesaugt.

Oben: Blick in die schalldämmenden Kanäle während der Montage.

Oben: Die Wetterschutzgitter an der Fassade, oben Aussenluftansaugung, unten Fortluftausblas.

Oben: Blick in die fast fertige Zentrale.

Oben: Kanalausmassplan der Heizzentrale Häuser 4, 6 und 7 mit 11 Wärmepumpen auf zwei ehemaligen Parkplätzen.

Unser Auftrag: Energiekonzept, Projektplanung & Ausschreibung Heizung, Lüftung, Sanitär, Ausführungsplanung Häuser 4, 6 & 7 für den Installateur

Zurück zum Seitenstart

Schulhausumbau in Thal

Oben: Das Schulhaus von Aussen (Denkmalgeschützt)

Oben: Schulraum nach dem Entkernen, hier wird statt der bestehenden Heizkörper eine Fussbodenheizung installiert.

Oben: Anpassen der Leitungen unter Einbeziehung der bestehenden Leitungen

Oben: Anpassend er Wärmeverteilung.

Oben: Abluftrohr mit Schalldämpfer in der Sanitär-Vorwand. Das Lüftungssystem der Nasszellen ist mit WRG, Zu- und Abluft ausgeführt.

Oben: Abluftkanal an der Decke der Nasszellen, die Zuluft strömt über das Treppenhaus nach.

Oben: Thermographie der neuen Fussbodenheizung im Klassenraum während der Austrocknungsphase.

Unser Auftrag: Projektplanung, Ausschreibung, Ausführungsplanung, Fachbauleitung Heizung, Lüftung

Zurück zum Seitenstart

Restaurant Steiniger Tisch in 9422 Staad

Architekt: Carlos Martinez Architekten Rorschach AG, Hauptstrasse 40, 9400 Rorschach www.carlosmartinez.ch

Unser Auftrag: Projekt- und Ausführungsplanung Lüftung, Fachbetreuung Heizung, Lüftung und Sanitär
Bei diesem Bauwerk wurde grosser Wert auf kurze Bauzeit und tiefe Kosten gelegt.
Nach der ersten Inaugenscheinname mit dem Bauleiter wurde der Bauherrschaft eine Bestandesanalyse der Installationen sowie mehrere
Lösungsvorschläge inklusive Kostenschätzung unterbreitet.
Dazu gehörte unter Anderem der Ersatz der nicht mehr funktionierenden Restaurantlüftung und der kaum funktionierenden und stark
verölten Küchenlüftung durch moderne Systeme mit hocheffizienter Wärmerückgewinnung und ebenfalls hocheffizenten EC-Ventilatoren.

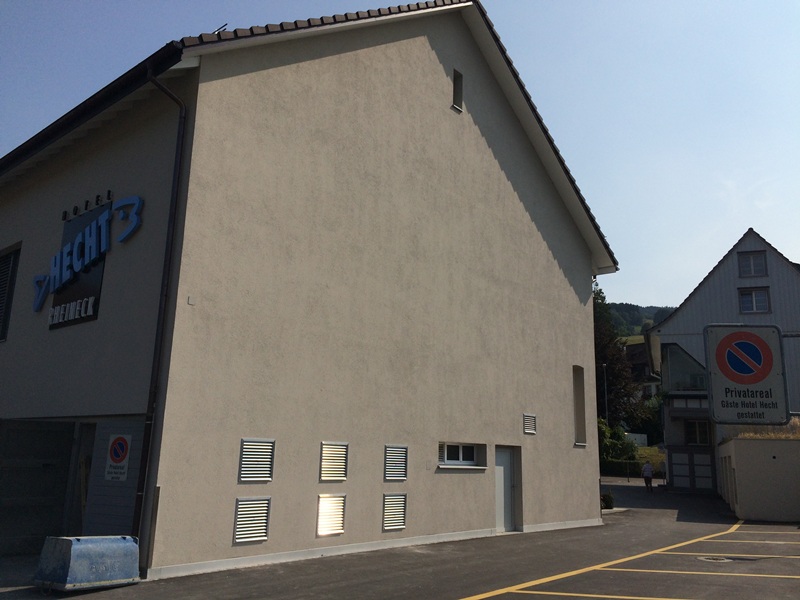

Dass dadurch gleich auch das Aussenbild des Gebäudes durch den Wegfall von 4 Dachventilatoren gewonnen hat ist nicht von der Hand zu weisen,
siehe die obersten beiden Bilder (zuoberst vor, darunter nach dem Umbau).
Da es sich um einen mehrfach mit Anbauten erweiterten auch den Fels als tragende Bauteile nutzenden Altbau mit zum Teil meterdicken Wänden
handelt und keinerlei durchgehende Steigzonen vorhanden waren wurde vor allem die Planung der Küchenlüftung mit ihren grossen Luftmengen und
entsprechend grossen, brandschutzisolierten Kanälen zur Denksportaufgabe, die jedoch ohne nennenswerten Raumverlust gelöst werden konnte.
Dass dabei die relativ tiefe Kostenschätzung sogar noch unterschritten werden konnten liegt nicht zuletzt an der guten Zusammenarbeit aller Beteiligten.

Zurück zum Seitenstart

Bauernhaus unter Heimatschutz

Architekt: KIT Architects Zürich www.kitarchitects.com

Unser Auftrag: Projekt- und Ausführungsplanung Heizung, Lüftung, Sanitär
Mit diesem Umbau wurde bewiesen dass Heimatschutz und moderne Technologie einander nicht ausschliessen müssen!
Eine Luft-Wasser-Wärmepumpe wurde vom Heimatschutzbeauftragten von Anfang an abgelehnt, weil zum Einen ein Gerät im Garten
störend gewirkt hätte und zum Andern die grossen Löcher einer im Haus aufgestellten Wärmepumpe nicht mit dem erwünschten
Erscheinungsbild eines alten Bauernhauses in Einklang zu bringen wären.

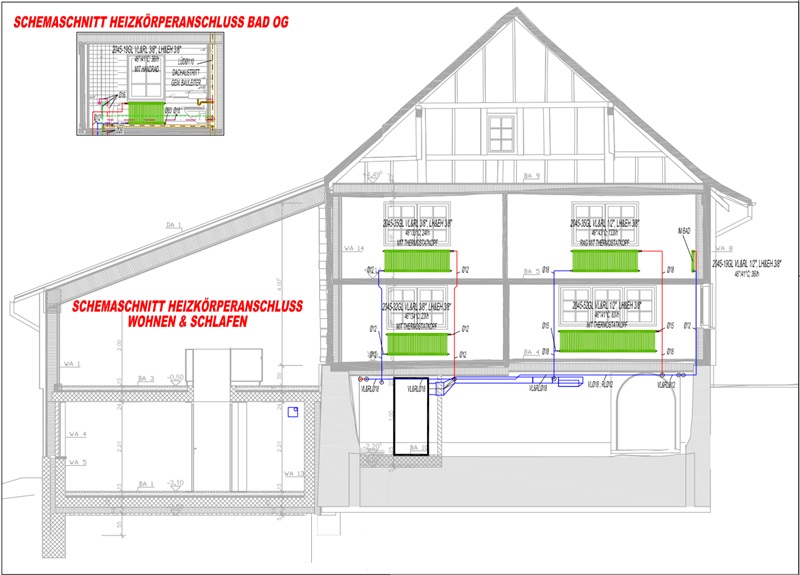

Auch wurde geäussert dass die vorgesehenen Heizkörper nicht mittels einer Wärmepumpe betrieben werden könnten.
Wir freuen uns besonders dass wir die Bauherrschaft überzeugen konnten dass diese Aussagen zu widerlegen sind.
Durch gute Zusammenarbeit zwischen den Architekten, dem Bauleiter www.trunz-wirth.ch und uns konnte so eine für alle
Beteiligten mehr als zufriedenstellende Anlage erbaut werden!
Wir danken der Bauherrschaft für den anspruchvollen Auftrag und wünschen viel Freude am schönen Haus!

Dieses Bauwerk hat den '»best architects 21« Award' gewonnen (klick mich für den Award, wo es unter 'KIT' zu finden ist)!
Wir gratullieren der Bauherrschaft und den anderen Projektbeteiligten von ganzem Herzen!
Auch die Denkmalpflege St.Gallen hat dieses Projekt im Jahresbericht 2019 (Klick mich) auf den Seiten 37 bis 40 gewürdigt.
Die Projektbeteiligten waren:
Architektur: kit | architects, CH-8048 Zürich (www.kitarchitects.com)
Baumanagement: Trunz + Wirth AG, CH-9230 Uzwil (www.trunz-wirth.ch)
Landschaftsarchitektur: PR Landschaftsarchitektur GmbH, CH-9320 Arbon (www.prla.ch)
Holzbauingenieur und Bauphysik: Josef Kolb AG, CH-8590 Romanshorn (www.kolbag.ch)
Bauingenieur: Brühwiler AG, CH-9500 Wil (www.br-ing.ch)
Haustechnik: Comoltech, CH-9443 Widnau (www.comoltech.ch)
Elektroingenieur: Beratende Ingenieure Scherler AG, CH-8440 Winterthur (www.scherlerag.ch)
Energienachweis: IET Ingenieurbüro für Energietechnik, 9401-Rorschach (www.ietag-rorschach.ch)
Fotografie: Ruedi Walti, CH-4056 Basel
Wobei die auf dieser Homepage verwendeten Bilder durch Claudio Comolli erstellt und in Absprache mit der Bauherrschaft
hier veröffentlicht wurden.

Zurück zum Seitenstart

Musikschule Mittelrheintal, Heerbrugg

Architekt:Hubert Bischoff Architekturbüro AG, Architekturbüro BSA, Plätzle 468, 9427 Wolfhalden

Unser Auftrag: Projekt- und Ausführungsplanung Heizung, Lüftung, Sanitär

Bei diesem Umbau einer alten Turnhalle in eine Musikschule sollte das Gebäude aussen wo möglich unangetastet bleiben, innen jedoch
waren massive Umbauten notwendig um die für eine Musikschule geforderte gleichmässige Temperatur und Luftfeuchte einhalten zu können.
Natürlich war auch der Schall ein wichtiges Thema, vor allem da das Gebäude nur Platz für ein Lüftungsgerät, das alle Schulräume
sowie den Konzertsaal bedient, bieten konnte.
Das unterste Bild zeigt auch dass selbst die Abluftgitter vom Architekten in Zusammenarbeit mit uns gestaltet wurden.

Zurück zum Seitenstart

Feuerwehrdepot R-T-L in Buriet

Architekt: niggli+zbinden architekten BSA/SIA, Rosenbergstrasse 93, 9000 St.Gallen www.niggli-zbinden.ch

Unser Auftrag: Projekt- und Ausführungsplanung Heizung, Lüftung, Sanitär, Atemluft, Druckluft, Schlauchpflege, Spaltanlage, Hochdruckeinigungsanlage & Fachkoordination.

Dieses Feuerwehrgebäude sollte dem Vorbild eines bestehenden Feuerwehrgebäudes nachgebaut werden.
Durch kritisches Hinterfragen und gute Zusammenarbeit der Architekten und Fachplaner konnte bei denselben Ansprüchen an
Qualität und Funktion eine Kostenersparniss bei den von uns geplanten Anlagen von rund 47% erreicht werden!
Besondere Herausfoderungen waren die Feuerwehr- und Rettungssanitärspezifischen Bereiche, sei es die automatische Abkoppelung
der Druckluft von den Fahrzeugen, sei es die Einhaltung der Hygienestandarts mit mehreren Schmutzzohnen und natürlich auch
die Koordination der vielen diversen Gewerke unter Einhaltung aller Vorschriften und Wünsche.

Zurück zum Seitenstart

Kirchgemeindehaus 'Vogelherd', Wittenbach

Architekt:Bucher Architekt BSA, Industriestrasse 35, 9430 St.Margrethenwww.hofhaus.ch

Unser Auftrag: Projekt- und Ausführungsplanung Heizung, Lüftung, Sanitär
Bei diesem Bauwerk wurde grosser Wert auf Schallschutz zwischen den Räumen sowie Energieeffizienz gelegt.
Mittels einer kontrollierten Wohnraumlüftung (KWL) und vielen Schalldämpfern werden alle Räume entweder Be- oder Entlüftet.
In der gewerblichen Küche schohnt eine Umlufthaube mit Aktivkohlefiltern die Resourcen, die anfallende Feuchtigkeit wird
mit der KWL abgezogen.
Das System ist so aufgebaut dass die Luft nicht nur in einem, sondern in zwei bis drei Räumen genutzt wird bevor sie wieder abgesogen
und über Dach geblasen wird.
Dazu sind in allen Überströmöffnungen Schalldämpfer und in allen Räumen mit unterschiedlicher Nutzung wie z.B. die Küche oder
das Restaurant Motorklappen zur Umstellung der Luftmenge installiert.
Eine besondere Herausforderung war die Koordination der vielen eingelegten Leitungen der Lüftungsanlage ohne Kreuzungen, siehe Fotos.
Die Heizungsanlage ist am Fernwärmenetz angeschlossen und verteilt die Wärme konventionell mittels Fussbodenheizung im Gebäude.

Zurück zum Seitenstart

obere Bahnhofstrasse Wil: Geschäftshaus mit Bäckerei/Restaurant, Pizzeria, Praxis und Büro

Architekt: Arson AG, Glärnischstrasse 1, 9500 Wil SG, www.arson.ch

Unser Auftrag: Projekt- und Ausführungsplanung Heizung, Lüftung und Sanitär
Der Wärme- und Kühlbedarf für Raumheizung, Warmwasser, Lüftung und Kälteanlagen wird durch eine Erdsondenanlage gedeckt.
Für die vier Mieteinheiten stehen je eine Wärmepumpe mit integriertem Wassererwärmer zur Verfügung, womit eine Wärmezählung
entfällt, weil die Wärmepumpen den benötigten elektrischen Strom vom gezählten Elektronetz des jeweiligen Mieters beziehen.
In der Bäckerei wird das Kühlregister der Lüftung sowie die Fussbodenheizung wenn nötig direkt mit dem Erdsondenwasser
durchspühlt, um die durch die Öfen, Vitrinen, das Licht, die Gäste sowie die Sonneneinstrahlung anfallende Wärme ins
Erdreich abzuführen.
Auch die Kältemaschinen der Vitrinen, Kühl- und Gefrierräume geben ihre Wärme über einen kleinen Zwischenspeicher ins
Erdreich ab, so dass keine Kälteapparate auf dem Dach installiert werden mussten.
Dasselbe gilt für die Pizzeria, wo die Fussbodenheizung, eine Kühlschlange in der Betondecke sowie das Kühlregister der
Lüftungsanlage für auch im Sommer angenehme Temperaturen sorgen.
Auch die Kühlvitrinen und der Kühlraum der Pizzeria geben ihre Wärme über den Zwischenspeicher an die Erdsonde ab.
Im Winter steht durch diese Verbindung der diversen Kälteerzeuger mit der Erdsonde und dem Zwischenspeicher die Abwärme der
Kälteerzeuger direkt den Wärmepumpen und im Sommer die Kälte der Wärmepumpen (Warmwasseraufbereitung) direkt den Kühlsystemen
zur Verfügung.
Es versteht sich von selbst dass auch bei den Lüftungsanlagen darauf geachtet wurde dass feuchterückgewinnende Rotationa-
wärmetauscher mit höchstmöglichem Wärmerückgewinnungsgrad eingesetzt werden und sämmtliche Schallwerte im Rahmen der sehr
strengen Vorschriften liegen.
Alles in allem ein Bau der möglichst viel Energie direkt wiederverwertet und den nicht sofort verwertbaren Rest im Erdreich
schlussendlich über die Saison hinweg speichert und so noch für einen guten Wirkungsgrad der Wärmepumpen und Kältemaschinen sorgt.

Zurück zum Seitenstart

EFH in Wil: Wenn Googie und Oceanstyle verschmelzen

Architekt: Arson AG, Glärnischstrasse 1, 9500 Wil SG, www.arson.ch

Unser Auftrag: Projekt- und Ausführungsplanung Heizung, Lüftung, Sanitär und Solaranlage
Hier wurde auf Wunsch der Bauherrschaft ein sehr spezielles Energiekonzept verwirklicht.
Die Sonnenkollektoren auf dem Dach erwärmen alternierend das Warmwasser und den aussenliegenden Swimmingpool
Dieser Swimmingpool wird in der Heizperiode durch eine speziell angefertigte Isolationsmatte abgedeckt und
dient als Tieftemperaturwärmespeicher der Solaranlage.
Aus diesem Tieftemperaturspeicher zieht die Wärmepumpe die durch die Solaranlage eingebrachte Wärme bei
Bedarf raus und speichert sie auf höherem Temperaturniveau im Kombispeicher, woraus sich die Fussbodenheizungsgruppe bedient.
Wenn Solaranlage und Wärmepumpe gleichzeitig in Betrieb sind wird die Solarwärme jedoch direkt der
Wärmepumpe zur Verfügung gestellt, was ohne Elektronik, nur mittels der hydraulischen Anordnung erreicht wird.
Dieses Heizsystem kann natürlich bei schlechtem Wetter und kalten Temperaturen an die Grenzen kommen, was der
Bauherrschaft schon vor der Verwirklichung bekannt war.
Handumkehrt wird aufgrund des relativ tiefen Temperaturniveaus der Solarkollektoren sehr viel Solarwärme
eingeholt und aufgrund des im Vergleich zu Erdsonden meist relativ hohen Temperaturniveaus des Primärenergiekreises
ein sehr hoher COP-Wert erreicht, was beides zusammen für eine grosse Menge eingesparter Elektrizität sorgt.
Das Haus wird mittels einer kontrollierten Wohnraumlüftung mit Rotationswärmetauscher (kann im Gegensatz zu
einem der verbreiteten Plattenwärmetauscher nicht einfrieren) mit Feuchterückgewinnung belüftet.

Zurück zum Seitenstart

MFH in Zuckenriet: Minergie mal anders...

Architekt: Arson AG, Glärnischstrasse 1, 9500 Wil SG, www.arson.ch

Unser Auftrag: Projekt- und Ausführungsplanung Heizung, Lüftung, Sanitär
Für dieses Minergiegebäude wurden zwei drehzahl- und Leistungsregullierte Luftwasserwärmepumpen eingesetzt.
Durch die Anpassung der Leistung mittels Drehzahlregelung wird ein besonders hoher Wirkungsgrad bei kaum wahrnehmbarer
Geräuschentwicklung erreicht.
Temperaturen bis -10°C sind ohne elektrisch nachheizen möglich, die Wärmepumpen funktionieren aber auch bei -20°C und
erreichen auch bei -15°Aussentemperatur und +35° Vorlauftemperatur einem COP von 2,61, was noch immer etwa den
durchschnittlichen Jahres-COP einer konventionellen Luft-Wasser-Wärmepumpe entspricht!
Entsprechend höher ist hier der Jahres-COP-Wert und entsprechend niedriger der Energieverbrauch!
Die beiden Wärmepumpen werden durch eine Wärmepumpenanlage ergänzt, die die unbeheizten Räume im UG kühl hält und lüftet.
Die Warmwasserbereitung erfolgt durch einen Kombispeicher mit Hygienespeicher, also sozusagen 'just in time'! mit einem sehr
geringen Warmwasserspeichervolumen von nicht einmal 100 Litern.
Somit sind selbst bei Ferienabwesenheit der Bewohner kaum eine Gefahr der Verkeimung.
Dazu trägt auch das Zirkulationssystem bei, das ohne stehendes Wasser auskommt und das Wasser in den heissesten Bereich des
Kombispeichers (+60°C) einbringt und somit allfällige Keime abtötet.
Die Lüftungsanlagen sind mit einem eigenen Gerät mit hocheffizienter Wärme- udn Feuchterückgewinnung pro Wohnung gelöst.
Damit die Heizungs-, Kalt- und Warmwasserverteiler und Lüftungsgeräte für die einzelnen Bewohner wie auch für den Hauswart
zugänglich und trotzdem anderen Personen verschlossen sind wurden im Treppenhaus abschliessbare Technikkästen geschaffen.
Als Spezialität wurde bei der Lüftung darauf geachtet dass die gemeinsame Aussenluft und Fortluft vom Untergeschoss her
zur Reinigung zugänglich ist ohne durch enge Reinigungsöffnungen arbeiten zu müssen.
Ebenfalls realisiert wurde eine Tiefgaragenabluftanlage mit energiesparendem Hocheffizienz-EC-Ventilator.

Zurück zum Seitenstart

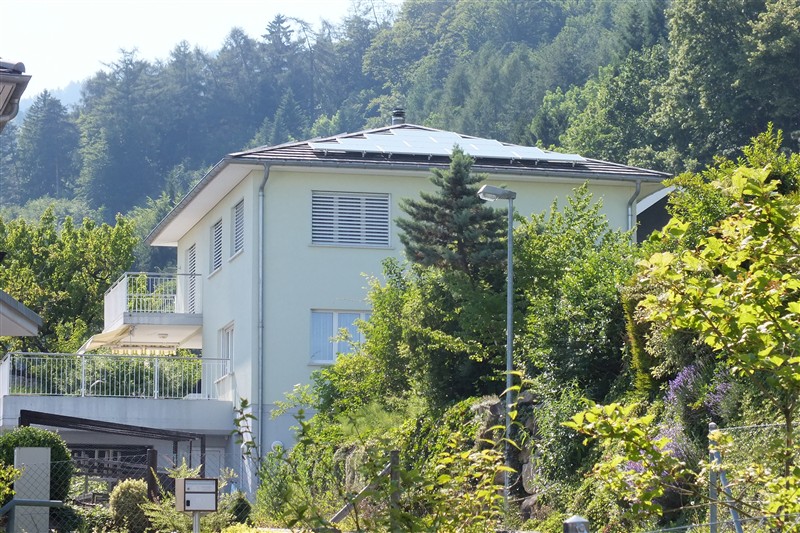

EFH Balgach: Beinahe Energieautark

Unser Auftrag: Projekt- und Ausführungsplanung
Diese Bauherrschaft wollte Öl sparen oder noch besser ganz weg vom Öl.
Das Haus aus den frühen Neunzigern wurde mit Zweischalenbauweise mit 10cm Isolation
ausgeführt. Neue Fenster und eine zusätzliche Isolation der Wände und des Daches
wären sehr teuer gekommen, so dass für etwa gleich viel Geld die Ölheizung demontiert,
durch eine Erdsondenwärmepumpe ersetzt und 52,5m2 PV-Module mit total 6,65kW
Nennleistung auf drei Dachflächen verteilt werden konnten.
Natürlich hat jede Dachfläche einen eigenen Inverter zur seperaten Erzeugung des
Wechselstromes, der in die drei Phasen der Hauszuleitung eingespiesen wird.

Zurück zum Seitenstart

MFH Zwinghofstrasse Diepoldsau: modernes Wohnen auf der Rheininsel

Architekt: HNA Hutter-Nüesch Architekten AG, Tigelberg 1, 9442 Berneck www.hn-architekten.ch

Unser Auftrag: Projekt- und Ausführungsplanung Heizung, Lüftung, Sanitär
Dieser Neubau sollte ursprünglich an eine Fernheizung angeschlossen und die Nasszellen mittels Einzelventilatoren entlüftet werden.
Nachdem wir den Planungsauftrag erhalten haben wurden die ersten Kostenberechnungen gemacht und das Nasszellenentlüftungssystem in Frage gestellt.
Da die heutigen Häuser dicht gebaut sind kann ein solches Lüftungssystem nur bei geöfneten Fenstern funktionieren,
da bei geschlossenen Fenstern nirgends genügend Luft nachströmen kann.
Auch saugen diese Ventilatoren bei optimalen Bedingungen pro Minute 1m3/h Luft, was bei einer Nachlaufzeit von 6 Minuten 6m3 abgesogene
Luft bedeutet...da aber schon kleinste WC-Räume deutlich mehr Luftinhalt haben wird so nur ein Teil der mit Geruch und Feuchtigkeit belasteten
Luft abgeführt, von der Feuchtigkeit an den Wänden und in den Tüchern ganz abgesehen!
Als Lösung wurde eine gemeinsame Zu- und Abluftanlage vorgeschlagen, welche während 24 Stunden pro Tag mit geringstem Energieaufwand die Zuluft in
die Schlafzimmer einbringt und die Abluft in den Nasszellen absaugt.
Sozusagen eine 'kontrollierte Wohnraumlüftung light'!
Nach den Kostenberechnungen, in denen auch die bei der ersten Lüftungsvariante notwendige elektrische Dachhaubenaufstellung pro Nasszelle
eingerechnet wurde, stellte sich heraus, dass diese 'Wohnraumlüftung light' nur unwesentlich mehr kostete als das ursprüngliche System,
keine sFr. 2000.- pro Wohnung!
Und das bei deutlichem Komfortgewinn und funktionsfähiger Raumlüftung sowie Trocknung der Nasszellen inklusive Tücher!
Schlussendlich hat sich die Bauherrschaft entschieden eine echte, zweistufige kontrollierte Wohnraumlüftung einzubauen, da sich auch diese
Kosten im Vergleich sehr im Rahmen hielten.
Nun wird das Haus also von einem gemeinsamen Gerät, welches nach Zeitschaltuhr die beiden Stufen schaltet, bedient, wobei die Wohnungen
schalltechnisch voneinander entkoppelt sind.
Als Besonderheit wird die Aussenluft im Winter mit Erdwärme (Erdsonden der Wärmepumpe) vorgewärmt und im Sommer gekühlt.
Heizungstechnisch handelt es sich hier um eine klassische Erdsondenwärmepumpe mit 4 kurzen Erdsonden und Fussbodenheizung.
Die über 20 Jahre gerechnet günstigste Lösung, eine Luft-Wasser-Wärmepumpe, stiess beim Bauherrn auf wenig Gegenliebe, so dass
die auf die voraussichtliche Lebensdauer betrachtet zweitgünstigste Lösung, eben eine Erdsonden-Wärmepumpenanlage, zur Ausführung kam.
Die bei Erdsondenanlagen optionale Möglichkeit einer passiven Bauteilkühlung wurde jedoch gestrichen.

Zurück zum Seitenstart

MFH in Thal: Minergie im alten Kleid

Architekt: Cavelty Bauplanungen, Im Egler 8, 9423 Altenrhein

Unser Auftrag: Projekt- und Ausführungsplanung Heizung, Lüftung, Sanitär
Dieser Neubau im alten Stil wurde anstelle einer Brandruine erstellt.
Wobei lediglich das Äussere des Hauses im alten Stil ausgeführt wurde, innen
drinn ist alles neueste Technik!
Fussbodenheizung, Raumthermostaten, jede Wohnung eine eigene kontrollierte
Wohnraumlüftung mit Drei-Stufen-Schalter und Luftvorwärmung im Luft-Erdregister
sowie Erdsonden-Wärmepumpe mit zwei Bohrungen.

Zurück zum Seitenstart

Hotel Hecht Rheineck

Architekt: Rausch Ladner Clerici

Oben: Aussenansicht des neuen Heizraumes mit den sechs Luft-Wasser-Wärmepumpen in einer Normgaragenbox

Oben: Blick in den neuen Heizraum mit gut sichtbarem Kippgestell, das für den Service benötigt wird

Oben: Gut zu sehen sind die neuen Aussenluftansauggitter in den alten Garagentoren.

Oben: Das Kippgestell (Konstruktion Comoltech) vor der Einbringung der Wärmepumpen...

Oben: ...und mit gekippten Wärmepumpen in Servicestellung

Oben: Neue Lüftungszentrale im Dachraum, die alten Lüftungsgeräte wurden durch neue mit hohem Wärmerückgewinnungsanteil ersetzt

Oben: Die bestehende Luftverteilung wurde neu angeschlossen

Unser Auftrag: Energiekonzept, Projekt- und Ausführungsplanung Heizung (Wärmeerzeugung), Ersatz Lüftungsgeräte,
neue Lüftung Gästezimmer, neue Lüftung Raucherraum (früherer Auftrag)

Hier sollte die bestehende Wärmeerzeugung und die in die Jahre gekommenen bestehenden Lüftungsanlagen saniert werden.
Das Energiekonzept hat ergeben dass ein Grossteil der benötigten Leistung nur für die Lüftung des Saales benötigt wird, welche
nur relativ selten in Betrieb ist.
So wurde die Wärmeerzeugung nur für die immer in Betrieb stehenden Anlageteile der Heizung und Warmwasserbereitung sowie der
Lüftung als Wärmepumpenanlage mit Aussenluft als Wärmequelle ausgelegt. Für die Spitzenlastabdeckung bei winterlichem Saal-Betrieb
wurde eine Gastherme im bestehenden Technikraum installiert.
Die Wärmepumpenanlage mit sechs Geräten konnte damals noch nicht in geregelter Kaskade erstellt werden, so arbeitete ursprünglich
jede Wärmepumpe mit eigenen Leitungen auf einen gemeinsamen Speicher, der auch der Warmwassererwärmung dient.
Um vergleichbare Laufzeiten der sechs Geräte zu erreichen wurde pro Gerät ein Fühler, also sechs Fühler, in einer gemeinsamen
Tauchhülse installiert und elektronisch auf 0,1°C genau kalibriert.
Nach fünf Jahren Betrieb waren die Abweichungen der Betriebszeiten noch unter 2%, und das ohne elektronische Kaskadenregelung.
Im Dachstock wurde die bestehende reine Zu- und Abluftanlage ohne Wärmerückgewinnung durch neue Lüftungsgeräte mit Wärme- und Feuchte-
Rückgewinnung ersetzt und die bestehende Luftverteilung neu angeschlossen.
In den Hotelzimmern wurden die Abluftventilatoren der Nasszellen durch eine gemeinsame Lüftungsanlage mit Zu- und Abluft sowie
Wärme- und Feuchterückgewinnung sowie Zulufteinbringung in den Schlafbereich ersetzt.
Der zu einem früheren Zeitpunkt erfolgte Einbau eines Racherraumes (Fumoir) im Erdgeschoss wurde mit einem neuen, kompakten
Lüftzungsgerät im Erschliessungsgang, selbst konstruierten Quelluftauslässen im Sitzbank und Abluft unter der Decke mit
Unterdruck im Raum und Teilnachströmung der Luft durch den Nebenraum, welcher im leichten Überdruck steht, ausgeführt.
Alle Anlagen laufen seit Jahren zur vollsten Zufriedenheit.

Zurück zum Seitenstart

Kindergarten Fahr in St.Margrethen

Architekt: HNA Hutter-Nüesch Architekten AG, Tigelberg 1, 9442 Berneck www.hn-architekten.ch

Unser Auftrag: Projekt- und Ausführungsplanung Heizung, Lüftung, Sanitär
Bei diesem Minergiebau wurde grosser Wert auf Nachhaltigkeit gelegt, weshalb die Heizung vom nebenstehendem Altersheim her
per Fernwärmeleitung mit Schnitzelfeuerung angeschlossen ist.
Für die drei Kindergärten und den Verwaltungsbereich wurden total drei kontrollierte Lüftungen eingebaut, die alle über eine
Feuchterückgewinnung sowie eine hochwirksame Wärmerückgewinnung verfügen.
Speziell war dass es kaum Möglichkeiten gab die Technik zu 'verstecken', so musste zum Beispiel der Verwaltungsbereich durch
ins Holzdach eingearbeitete Kanäle erschlossen werden.
Da die Lüftungen ohne Nachwärmung auskommen durfte dabei aber keine Wärme verloren gehen um Zugserscheinungen zu vermeiden,
was sehr spezielle Lösungen betreffend der Führung des Dämmperimeters erforderlich machte.
Die Warmwasserbereitung erfolgt nicht von der Schnitzelheizung her, da es sich für das wenige Wasser nicht gelohnt hätte die
ganze Fernleitung auf hohe Temperatur zu bringen oder sogar eine Warmwasserfernleitung zu erstellen.
Stattdessen wurde ein Wärmepumpenboiler eingebaut, der der Fortluft der grössten Lüftungsanlage noch den letzten Rest Energie
entzieht und dem Wasser zur Verfügung stellt.

Zurück zum Seitenstart

Jugendzentrum Goldach

Architekt: Plan B Architekten, Goldach und Zürich, www.planb-architekten.ch

Unser Auftrag: Projekt- und Ausführungsplanung Heizung, Lüftung, Sanitär, Photovoltaik und Absturzsicherung
Ursprünglich mit einer 'ausgewachsenen' Lüftungsanlage für Disco's usw sowie Luft-Wasser-Wärmepumpe geplant wurde das
Bauvorhaben drastisch reduziert und zu einer kontrollierten Wohnraumlüftung sowie Heizung mit Fernwärmeanschluss umgeplant.
Auch die Betonkernheizung wurde durch die Bauherrschaft durch eine konventionelle Fussbodenheizungsanlage ersetzt.
Die Photovoltaikanlage auf dem Dach ist aber geblieben und liefert schön viel Elektrizität.

Zurück zum Seitenstart

Impulsberatung, Planung & Fachbauleitung für Heizungs-, Lüftungs-, Sanitär- sowie Alternativenergieanlagen

Unsere Leistungen

Planung Wärmeerzeugung

Planung Wärmeverteilung

Spezialgebiete

Planung Lüftungsanlagen

Planung sanitäre Anlagen

Impulsberatung

Referenzen

Umbau denkmalgeschütztes Haus mit
Koch- und Backherd für Heizung und
Warmwasser

Denkmalgeschützte Kirche: Einbau
Fussbodenheizung ab Fernwärme sowie
Lüftung

Umbau 8MFH-Überbauung mit Wärmeerzeuger-, Warmwasserbereiter-, Fenster, Küchen- und Nasszellenersatz, Ersatz Sanitärleitungen

Umbau denkmalgeschütztes Haus mit
Koch- und Backherd für Heizung und
Warmwasser

Ersatz der Küchen- und Restaurantlüftung, später Ersatz Gasheizung durch Luft-Wasser-Wärmepumpen

Umbau denkmalgeschütztes Haus mit Scheune zu Wohnhaus

Umbau alte Sporthalle zur Musikschule im OMR

Neubau Feuerwehrdepot und Rettungsdienst - VGS Schweiz

Neubau Kirchgemeindehaus mit Komfortlüftung

Neubau Geschäftshaus mit separaten Wärmeerzeugern pro Mieteinheit, Wärme- und Kälterückgewinnung, Wärme- und Kältespeicherung, Erdspeicher

'Wenn Googie und Oceanstyle verschmelzen', bekannt aus der TV-Sendung «Ding Dong - Zeig mir dein Zuhause!» Staffel2, Folge 1

Neubau Minergie-MFH mit Luft-Wasser-Wärmepumpen, KWL mit je einem Gerät pro Wohnung, erhöhter Schallschutz

Ersatz Ölheizung durch Erdsondenwärmepumpe mit Photovoltaik

Neubau nach Minergie ohne Zertifizierung

Ersatz-Neubau eines geschützten Brandfalles

Ersatz der 100%-Gasheizung durch Luft-Wasser-Wärmepumpen mit Gas als Spitzenlastabdeckung, Ersatz von 2 bestehenden Lüftungsanlagen, neu mit WRG & FRG, Einbau Fumoirlüftung

Kindergarten mit ausserhalb des Technikraumes unsichtbarer Lüftung und Heizung

Unsichtbare Heizungs- und Lüftungsverteilung, viel Sichtbeton

Presseberichte, TV, Bücher usw.

'Kraftwerk' Wil

EFH in Wil

EFH & Kraftwerk-Container in Wil

Kindergarten Fahr, St. Margrethen

Bauernhaus unter Heimatschutz in Staad

Bauernhaus unter Heimatschutz in Staad

Impulsberatung, Planung & Fachbauleitung für Heizungs-, Lüftungs-, Sanitär- sowie Alternativenergieanlagen

Unsere Leistungen

Planung Wärmeerzeugung

Planung Wärmeverteilung

Spezialgebiete

Planung Lüftungsanlagen

Planung sanitäre Anlagen

Impulsberatung

Referenzen

Umbau denkmalgeschütztes Haus mit Koch- und Backherd für Heizung und Warmwasser

Denkmalgeschützte Kirche: Einbau Fussbodenheizung ab Fernwärme sowie Lüftung

Umbau 8MFH-Überbauung mit Wärmeerzeuger-, Warmwasserbereiter-, Fenster, Küchen- und Nasszellenersatz, Ersatz Sanitärleitungen

Umbau denkmalgeschütztes Haus mit Koch- und Backherd für Heizung und Warmwasser

Ersatz der Küchen- und Restaurantlüftung, später Ersatz Gasheizung durch Luft-Wasser-Wärmepumpen

Umbau denkmalgeschütztes Haus mit Scheune zu Wohnhaus

Umbau alte Sporthalle zur Musikschule im OMR

Neubau Feuerwehrdepot und Rettungsdienst - VGS Schweiz

Neubau Kirchgemeindehaus mit Komfortlüftung

Neubau Geschäftshaus mit separaten Wärmeerzeugern pro Mieteinheit, Wärme- und Kälterückgewinnung, Wärme- und Kältespeicherung, Erdspeicher

'Wenn Googie und Oceanstyle verschmelzen', bekannt aus der TV-Sendung «Ding Dong - Zeig mir dein Zuhause!» Staffel2, Folge 1

Neubau Minergie-MFH mit Luft-Wasser-Wärmepumpen, KWL mit je einem Gerät pro Wohnung, erhöhter Schallschutz

Ersatz Ölheizung durch Erdsondenwärmepumpe mit Photovoltaik

Neubau nach Minergie ohne Zertifizierung

Ersatz-Neubau eines geschützten Brandfalles

Ersatz der 100%-Gasheizung durch Luft-Wasser-Wärmepumpen mit Gas als Spitzenlastabdeckung, Ersatz von 2 bestehenden Lüftungsanlagen, neu mit WRG & FRG, Einbau Fumoirlüftung

Kindergarten mit ausserhalb des Technikraumes unsichtbarer Lüftung und Heizung

Unsichtbare Heizungs- und Lüftungsverteilung, viel Sichtbeton

Presseberichte, TV, Bücher usw.

'Kraftwerk' Wil

EFH in Wil

EFH & Kraftwerk-Container in Wil

Kindergarten Fahr, St. Margrethen

Bauernhaus unter Heimatschutz in Staad

Bauernhaus unter Heimatschutz in Staad

Umbau denkmalgeschütztes Haus mit
Koch- und Backherd für Heizung und
Warmwasser

Denkmalgeschützte Kirche: Einbau
Fussbodenheizung ab Fernwärme sowie
Lüftung

Umbau denkmalgeschütztes Haus mit
Koch- und Backherd für Heizung und
Warmwasser
